GB 4343.1中家电产品的“时钟频率”检测

GB 4343.1中家电产品的“时钟频率”检测；家电产品需要检测可直接咨询贝斯通。GB 4343.1-2018标准相比旧版（2009版）新增了“时钟频率”的定义，执行该标准时，时钟频率的大小关系到产品是否必要进行辐射测试，企业需要声明产品的最大时钟频率。如何确认家电产品的时钟频率呢？

对此有不同的意见：

观点1：时钟频率是产品内使用的最高信号频率，比如Wi-Fi信号频率2.4GHz；

观点2：时钟频率是产品内使用的芯片的工作频率；

观点3：时钟频率是产品内使用的芯片的晶振频率。

这些观点正确吗?

一、标准条款：

GB 4343.1-2018《家用电器、电动工具和类似器具的电磁兼容要求 第1部分：发射》（CISPR 14-1:2011）标准

3.24 时钟频率 clock frequency

装置中使用的任何信号的基波频率，集成电路用（IC）内单独使用的信号除外。

注：高频通常由集成电路（IC）外的较低时钟震荡频率通过集成电路（IC）内的锁相环（PLL）电路产生。

4.1.2.3.2 电网供电器具

按照方法a）或b），评估受试设备在30MHz~1000MHz频段内的发射，参见图10；

a） 在30MHz~300MHz的频段内，除电动工具外的任何器具应符合表2a第2栏和第3栏的限值。对电动工具，其特定限值按电动机的额定功率由表2a第4栏至第9栏给出，任何加热装置的功率（例如塑料焊接吹风机的加热功率）除外。

如同时满足以下条件1）和2），则认为器具在30MHz~1000MHz频段内符合要求。

1） 受试设备的所有发射值应低于应用限值（表2a）减去相应裕量（表2b）；

2） 最大时钟频率应小于30MHz。

如不满足条件1）和2）的任一条，则应进行30MHz~1000MHz频段的辐射测量，采用表3中该频段限值。在上述情况下，30MHz~1000MHz频段应符合表2a的限值。

b） 符合表3限值。除了TEM波导法仅用于不打算连接外部电缆的电池供电器具，制造商可以选择表3提及的任一测量方法（见表3脚注c）。

三、案例分析

产品实例：带有Wi-Fi功能的变频冰箱

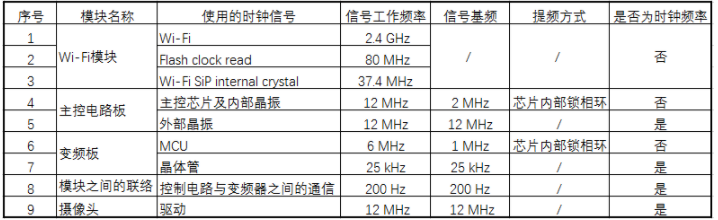

首先，梳理该产品各模块使用的周期信号，分为：

①Wi-Fi模块，使用的信号有Wi-Fi 频率2.4GHz，Flash clock read频率80MHz，Wi-Fi SIP internal crystal频率 37.4MHz等；

分析：根据GB 4343.1-2018标准第一章 范围：

1.1不包括在本部分范围内的有：

——在其他国家标准中明确地提出其射频范围内所有发射要求的设备。

注1：例子如下：

——无线电控制器、对讲机和其他类型的无线电发射装置，包括使用在玩具中；

Wi-Fi模块属于无线电发射装置，不在本标准范围内，应在相应的无线标准中考核，因此本部分Wi-Fi模块内的所有信号频率均不认为是时钟频率。

②主控电路板，使用的信号有主控芯片工作频率12MHz，外部晶振12MHz；

分析：此主控芯片内部自带晶振时钟，通过锁相环电路倍频，其基频为2MHz，内部时钟信号不与芯片外部有任何联系，属于集成电路（IC）内部单独使用的信号，按照标准时钟频率的定义，不认为是时钟频率；其外部晶振频率12MHz是典型的标准定义的时钟频率。

③变频板，使用的信号有MCU工作频率6MHz，内部自带晶振，板上晶体管工作频率25kHz；

分析：变频板MCU情况同主控板芯片，芯片内部时钟不认为是时钟频率；晶体管25kHz属于时钟频率。

④模块之间的联络，控制电路与变频器之间的通信频率为200Hz；

分析：模块之间的信号联络，不属于芯片内部单独使用的信号，属于标准定义的时钟频率。

⑤摄像头驱动信号频率12MHz；

分析：属于标准定义的时钟频率。

注：为了讨论贴近主题，本案例中省略了各模块中与主题相关性不大且频率较小的部分信号。
